Apa Yang Dimaksud Dengan Trim Dan Cara Menghitung Trim

Apa Yang Dimaksud Dengan Trim Dan Bagaimana Cara Menghitung Trim


Trim adalah perbedaan antara draft depan pada haluan dan draft belakang pada buritan. Trim merupakan sudut kemiringan kapal secara membujur.



Gambar I diatas menunjukkan kapal trim even keel yaitu draft draft depan sama dengan draft belakang ( a = c )

b = ( a + c ) / 2 , hanya terjadi bilamana kapal tidak hogging atau sagging.


Gambar II diatas menunjukkan kapal trim by stern yaitu draft balakang lebih besar dari draft depan ( a ñ c )

Gambar III diatas menunjukkan kapal trim by Head yaitu draft balakang lebih besar dari draft depan ( a ñ c )


Pada gambar IV kapal dengan Displacement = x ton. Dalam keadaan even keel dimana letak titik G dan B barada pada satu garis vertikal.

Apabila sebuah bobot seberat ’w’ ton yang sudah berada pada kapal digeserkan dari depan ke belakang sejauh ’d’ meter maka akan menimbulkan moment sehingga letak titik G akan bergeser searah dan sejajar ke G1.

Jarak pergeseran GG1 adalah :









yang mengakibatkan kapal akan mempunyai trim by stern yang disebabkan adanya moment yang bekerja berlawanan arah jarum jam.

(Lihat Gambar V)

Besarnya moment tadi adalah w x d


GG1 =
w x d
w x d =

GG1 x ∆

w x d =

Trimming moment

GG1 =
GML tan  θ


Karena jarak BG sangat kecil dibandingkan BML atau GML maka nilai BML dapat menggantikan nilai GML dalam rumusan MCTC

Untuk kapal kotak
BML =
12 d

Untuk kapal segitiga prisma


BML =

6 d

MCT 1 cm atau  MCTC adalah moment yang diperlukan untuk merubah trim kapal sebesar 1 cm.

Lihat Gambar diatas

MCTC =
∆ x GML
100 L


GG1 =
w x d
GG1 =
GML tan θ
tan θ =
w x d
∆ x GML


tan θ =
t
L



Bilamana pergeseran bobot mengakibatkan perubahan trim sebesar 1 cm maka w x d adalah moment change trim 1 cm
tan θ =
1

100 L




tan θ =
MCTC

∆ x GML




MCTC
=
1
∆ x GML
100 L




MCTC =
∆ x GML

100 L

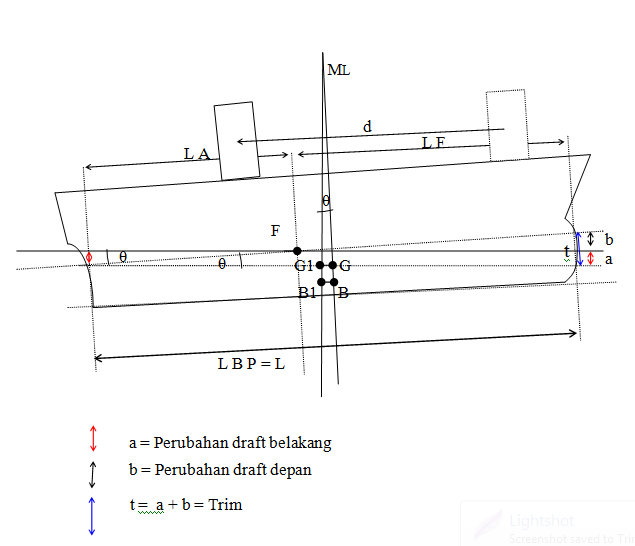

Pada gambar diatas dapat dilihat segitiga siku-siku sebangun yaitu dengan salah satu sudutnya adalah θ yaitu sudut kemiringan kapal secara membujur. Sehingga :
tan θ =
t
=
a
=
b
L
LA
LF

Perubahan draft depan =
LF
x Trim
LBP

Perubahan draft belakang =
LA
x Trim
LBP

Perubahan draft belakang =
Trim – Perubahan draft depan

Perubahan draft depan =
Trim – Perubahan draft belakang

Perubahan draft (∆ draft ) =
w
TPC
